光学石英玻璃

　　光学石英玻璃具有独特的光学性能，即是透紫外线优秀的材料，又能透过红外和可见光谱。根据需要选择180-3500nm之内的任何波段。由于石英玻璃耐高温，热膨胀系数小，化学稳定性好，条纹、均匀性、气泡、双折射等比一般光学玻璃好。因而它是在恶劣环境下应具有高稳定光学系数必不可少的光学材料。

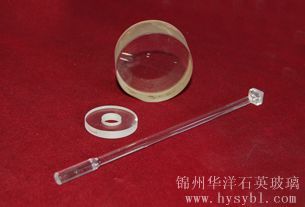

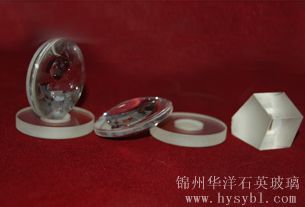

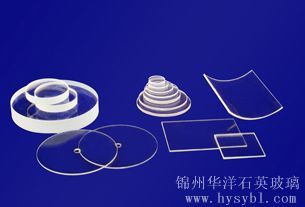

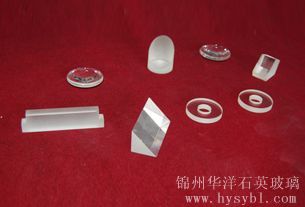

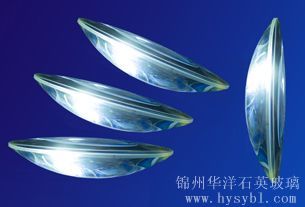

　　根据需要制造成石英片，透镜，棱镜等各种型状。广泛应用于空间技术、探测系统、光谱仪器、高温窗口材料、光导通讯等行业。
　　ZS—1是用sicl4合成的石英玻璃，其特性是没有气泡，高的纯度，在所有材料中透紫外光谱佳。其应用波长为175—2500nm。由于制造过程中“含水”。结构网络中（OH）振动致使这种玻璃在2730nm处具有很强的吸收峰，无颗粒结构。
　　ZS—2是合成或高纯石英原料生产的石英玻璃，在2730nm有吸收峰，其应用波长为200—2500nm。无气泡、无颗粒结构。
　　HS是电熔石英玻璃，几乎没有气泡和条纹，几乎不含(OH)，是理想的透红外光谱材料，其应用波长为260—3500nm。
　　KS可见光石英玻璃是用H2—O2焰融水晶而成的石英玻璃，在200—2500nm及2600—3800nm波长范围内吸收带明显。
　　ZKHS是sicl4合成电熔石英玻璃，其特点是在185—3500nm波长范围内均无明显吸收带，具有高的纯度、无气泡、无颗粒结构，是石英玻璃中所有性能优质品种。
　　光学石英玻璃按光谱透过率等七项指标分类定级（部标准JC/TI85—996）
　　a、光谱透过率：分二类 b、光学均匀性：分类五类 c、双折射：分五类
　　d、条纹：分二类 e、颗粒不均匀性：分三类 f、气泡：分七类 g、荧光特性：分二类
